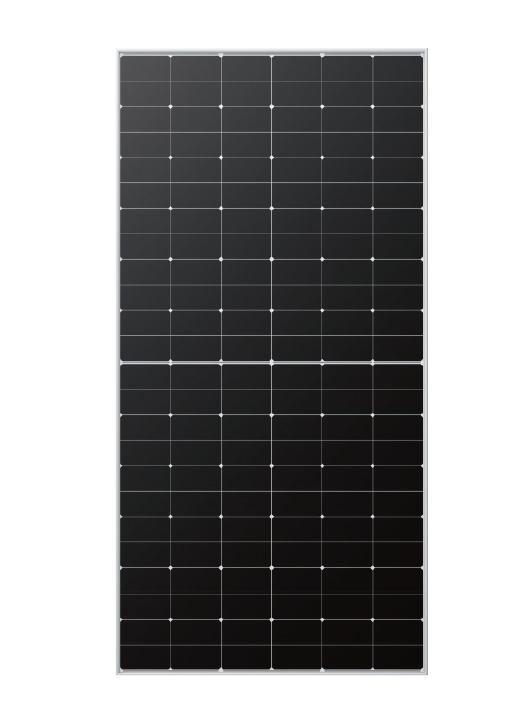

LONGi 570W bản LR5-72HTH-570M thuộc dòng Hi-MO 6 Explorer. Cấu trúc tiếp xúc mặt sau đưa toàn bộ mạch dẫn điện xuống phía dưới cell, loại bỏ các đường busbar che sáng trên bề mặt hứng nắng. Nhánh Explorer được LONGi định vị cho thị trường phân phối và dự án áp mái, với cấu hình kính đơn nhẹ và chế độ bảo hành vật liệu kéo dài 15 năm.
Thông số kỹ thuật
| Mã sản phẩm |
LR5-72HTH-570M |
| Thông số điện ở điều kiện STC |
| Công suất cực đại Pmax |
570 W |
| Điện áp hở mạch Voc |
51,91 V |
| Dòng điện ngắn mạch Isc |
14,07 A |
| Điện áp tại công suất cực đại Vmp |
43,76 V |
| Dòng điện tại công suất cực đại Imp |
13,03 A |
| Hiệu suất mô-đun |
22,1% |
| Thông số điện ở điều kiện NOCT |
| Công suất cực đại Pmax |
426 W |
| Điện áp hở mạch Voc |
48,74 V |
| Dòng điện ngắn mạch Isc |
11,36 A |
| Điện áp tại công suất cực đại Vmp |
39,93 V |
| Dòng điện tại công suất cực đại Imp |
10,68 A |
| Hệ số nhiệt độ (đo ở STC) |
| Hệ số nhiệt độ của Isc |
+0,050 %/°C |
| Hệ số nhiệt độ của Voc |
-0,230 %/°C |
| Hệ số nhiệt độ của Pmax |
-0,290 %/°C |
| Điều kiện vận hành |
| Nhiệt độ vận hành |
-40°C đến +85°C |
| Dung sai công suất |
0 ~ +3% |
| Dung sai Voc và Isc |
± 3% |
| Điện áp hệ thống tối đa |
DC 1500 V (IEC/UL) |
| Dòng cầu chì nối tiếp tối đa |
25 A |
| Nhiệt độ vận hành danh định của cell |
45 ± 2°C |
| Cấp bảo vệ |
Class II |
| Cấp chống cháy |
UL Type 1 hoặc Type 2, IEC Class C |
| Tải trọng cơ học |
| Tải trọng tĩnh tối đa mặt trước |
5400 Pa |
| Tải trọng tĩnh tối đa mặt sau |
2400 Pa |
| Thử nghiệm mưa đá |
Viên đá Ø 25 mm ở tốc độ 23 m/s |
| Thông số cơ khí |
| Loại cell và bố trí |
HPBC, 144 cell (6 x 24) |
| Hộp đấu dây |
Đạt IP68 |
| Kính |
Kính đơn, 3,2 mm cường lực có phủ |
| Khung |
Hợp kim nhôm anode hóa |
| Kích thước |
2278 x 1134 x 30 mm, dung sai ± 2 mm |
| Khối lượng |
27,2 kg |
| Cáp đầu ra |
4 mm², (+) 400 mm / (-) 200 mm hoặc ± 1400 mm, chiều dài tùy chỉnh được |
| Quy cách đóng gói |
| Số tấm mỗi pallet |
36 tấm |
| Số tấm mỗi container 20’GP |
180 tấm |
| Số tấm mỗi container 40’HC |
720 tấm |
| Chứng nhận và bảo hành |
| Chứng nhận sản phẩm |
IEC 61215, IEC 61730, UL 61730 |
| Hệ thống quản lý |
ISO 9001:2015, ISO 14001:2015, ISO 45001:2018, IEC 62941 |
| Bảo hành vật liệu và gia công |
15 năm |
| Bảo hành hiệu suất tuyến tính |
25 năm. Suy giảm năm đầu dưới 1,5%, từ năm 2 đến năm 25 không quá 0,40% mỗi năm, năm thứ 25 còn 88,9% |
Điều kiện STC: quang phổ AM 1,5, bức xạ 1000 W/m², nhiệt độ cell 25°C. Điều kiện NOCT: quang phổ AM 1,5, bức xạ 800 W/m², nhiệt độ môi trường 20°C, tốc độ gió 1 m/s. Sai số đo công suất ± 3%. Hiệu suất tối đa của cả dòng đạt 22,6% ở cấp 585W.
Đặc điểm nổi bật của tấm pin LONGi 570W Hi-MO 6 Explorer
Mặt trước không busbar, chịu bóng che tốt hơn thiết kế truyền thống
- Toàn bộ điện cực và mạch dẫn của cell HPBC nằm ở mặt sau. Mặt hứng nắng là một khối liền, không có đường kim loại cắt ngang như tấm busbar truyền thống.
- Với mái nhà xưởng có ống thông gió, cầu thang kỹ thuật, cột antenna hay lá cây rụng theo mùa, mặt cell liền giúp vùng bị che cục bộ ít tạo điểm nóng hơn so với thiết kế có busbar chạy xuyên qua.
- LONGi định vị Hi-MO 6 cho công trình có yêu cầu thẩm mỹ, nơi giàn pin nằm ở vị trí nhìn thấy được từ mặt tiền hoặc khu vực tiếp khách.
Công suất còn lại sau 25 năm đạt 506W
- LONGi cam kết năm đầu suy giảm dưới 1,5%, từ năm thứ 2 đến năm 25 không quá 0,40% mỗi năm, kết thúc ở mức 88,9%.
- Để so sánh, tấm PERC 570W với mức cam kết 84,8% chỉ còn 483W ở cùng mốc. Chênh lệch 23W mỗi tấm, nhân với quy mô dự án và nhân với số năm vận hành ở nửa sau vòng đời.
- Bảo hành vật liệu và gia công 15 năm, dài hơn 3 năm so với mức 12 năm phổ biến trên thị trường.
- Công nghệ hàn toàn bộ mặt sau là cơ sở kỹ thuật cho mức suy giảm thấp này, vì nó hạn chế vi nứt cell tích tụ qua các chu kỳ giãn nở nhiệt hằng ngày.
Khung 30 mm với khối lượng 27,2 kg
- Bản V2 dùng khung 30mm với khối lượng 27,2 kg, nhẹ hơn bản khung 35mm cùng dòng.
- Mỗi pallet chứa 36 tấm. Một container 40’HC chở 720 tấm, tương đương 410 kWp. Một container 20’GP chở 180container tấm, tương đương 102,6 kWp.
- Dù khung mỏng hơn, tấm vẫn đạt tải trọng tĩnh 5400 Pa mặt trước và 2400 Pa mặt sau, cùng thử nghiệm mưa đá viên 25 mm ở tốc độ 23 m/s.
Hai phương án cáp cho hai kiểu bố trí giàn
- Phương án khổ dọc: cực dương 400 mm, cực âm 200 mm. Phương án khổ ngang: cả hai cực ±1400 mm.
- Chênh lệch chiều dài giữa hai cực ở phương án khổ dọc là có chủ đích, phục vụ cách đấu nối so le giữa hai tấm liền kề. Không nên coi là lỗi và tự cắt lại.
- LONGi cho phép tùy chỉnh chiều dài cáp theo đơn hàng, hữu ích với dự án có khoảng cách hàng không tiêu chuẩn hoặc giàn bố trí đặc thù.
- Tiết diện cáp 4 mm², hộp đấu dây đạt IP68.
