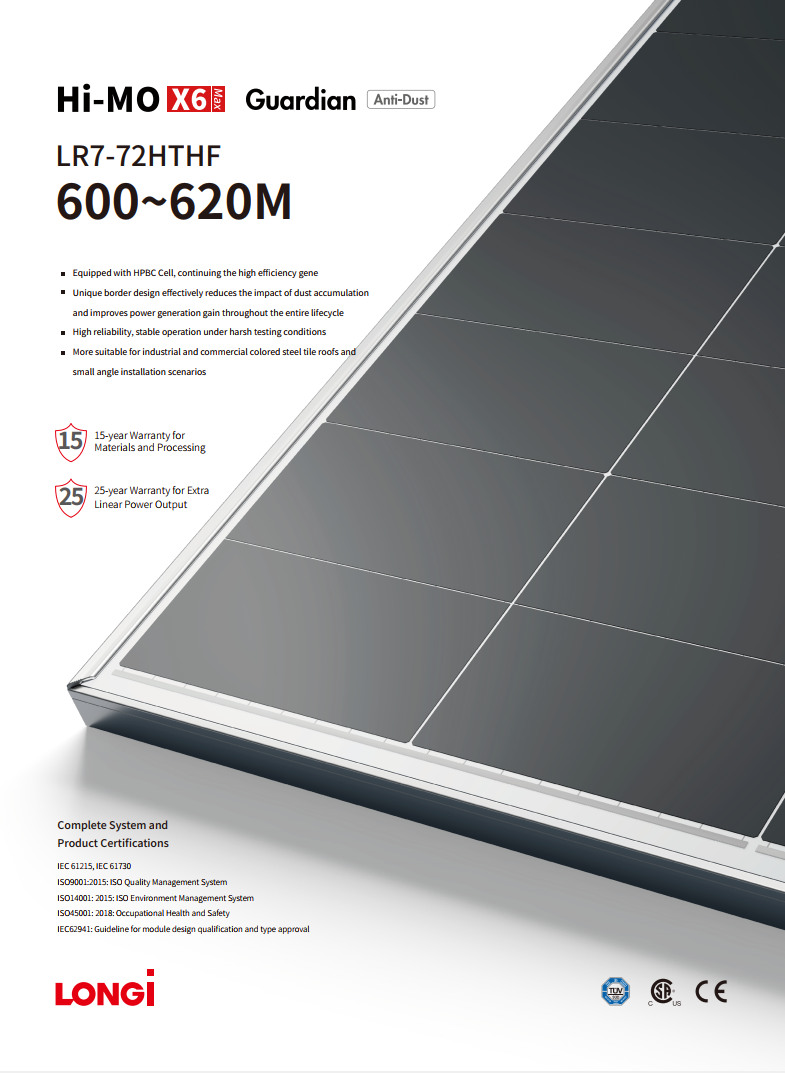

Tấm pin năng lượng mặt trời LONGi 620W bản LR7-72HTHF-620M thuộc dòng Hi-MO X6 Max, phiên bản được LONGi phát triển riêng với thiết kế khung chống bám bụi. Sản phẩm dùng cell HPBC tiếp xúc mặt sau, nền tảng công nghệ thay thế PERC của hãng.

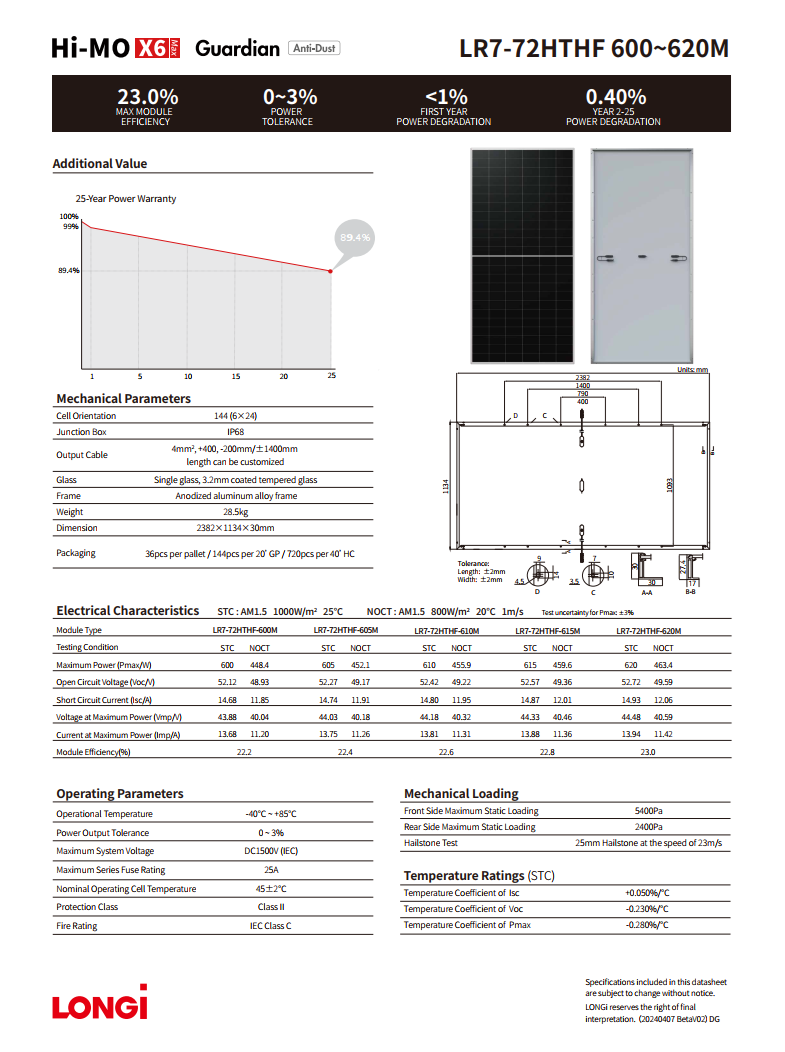

Thông số kỹ thuật
| Mã sản phẩm |
LR7-72HTHF-620M |
| Thông số điện ở điều kiện STC |
| Công suất cực đại Pmax |
620 W |
| Điện áp hở mạch Voc |
52,72 V |
| Dòng điện ngắn mạch Isc |
14,93 A |
| Điện áp tại công suất cực đại Vmp |
44,48 V |
| Dòng điện tại công suất cực đại Imp |
13,94 A |
| Hiệu suất mô-đun |
23,0% |
| Thông số điện ở điều kiện NOCT |
| Công suất cực đại Pmax |
463,4 W |
| Điện áp hở mạch Voc |
49,59 V |
| Dòng điện ngắn mạch Isc |
12,06 A |
| Điện áp tại công suất cực đại Vmp |
40,59 V |
| Dòng điện tại công suất cực đại Imp |
11,42 A |
| Hệ số nhiệt độ (đo ở STC) |
| Hệ số nhiệt độ của Isc |
+0,050 %/°C |
| Hệ số nhiệt độ của Voc |
-0,230 %/°C |
| Hệ số nhiệt độ của Pmax |
-0,280 %/°C |
| Điều kiện vận hành |
| Nhiệt độ vận hành |
-40°C đến +85°C |
| Dung sai công suất |
0 ~ +3% |
| Điện áp hệ thống tối đa |
DC 1500 V (IEC) |
| Dòng cầu chì nối tiếp tối đa |
25 A |
| Nhiệt độ vận hành danh định của cell |
45 ± 2°C |
| Cấp bảo vệ |
Class II |
| Cấp chống cháy |
IEC Class C |
| Tải trọng cơ học |
| Tải trọng tĩnh tối đa mặt trước |
5400 Pa |
| Tải trọng tĩnh tối đa mặt sau |
2400 Pa |
| Thử nghiệm mưa đá |
Viên đá Ø 25 mm ở tốc độ 23 m/s |
| Thông số cơ khí |
| Loại cell và bố trí |
HPBC, 144 cell (6 x 24) |
| Hộp đấu dây |
Đạt IP68 |
| Kính |
Kính đơn, 3,2 mm cường lực có phủ |
| Khung |
Hợp kim nhôm anode hóa, thiết kế viền chống bám bụi |
| Kích thước |
2382 x 1134 x 30 mm, dung sai ± 2 mm |
| Khối lượng |
28,5 kg |
| Cáp đầu ra |
4 mm², (+) 400 mm / (-) 200 mm hoặc ± 1400 mm, chiều dài tùy chỉnh được |
| Quy cách đóng gói |
| Số tấm mỗi pallet |
36 tấm |
| Số tấm mỗi container 20’GP |
144 tấm |
| Số tấm mỗi container 40’HC |
720 tấm |
| Chứng nhận và bảo hành |
| Chứng nhận sản phẩm |
IEC 61215, IEC 61730 |
| Hệ thống quản lý |
ISO 9001:2015, ISO 14001:2015, ISO 45001:2018, IEC 62941 |
| Bảo hành vật liệu và gia công |
15 năm |
| Bảo hành hiệu suất tuyến tính |
25 năm. Suy giảm năm đầu dưới 1%, từ năm 2 đến năm 25 không quá 0,40% mỗi năm, năm thứ 25 còn 89,4% |
Điều kiện STC: quang phổ AM 1,5, bức xạ 1000 W/m², nhiệt độ cell 25°C. Điều kiện NOCT: quang phổ AM 1,5, bức xạ 800 W/m², nhiệt độ môi trường 20°C, tốc độ gió 1 m/s. Sai số đo công suất ± 3%.
Tính năng nổi bật của tấm pin LONGi 620W Hi-MO X6 Max
Khung chống bám bụi cho mái tôn góc nghiêng nhỏ
- Mái tôn nhà xưởng tại Việt Nam thường có độ dốc 5 đến 10 độ, thấp hơn nhiều so với góc 15 độ mà tấm pin cần để nước mưa tự rửa trôi bụi bẩn. LONGi thay đổi kết cấu viền khung để bụi không đọng lại dọc mép dưới, giữ cho hàng cell đáy không bị che theo thời gian.
- Ở góc nghiêng nhỏ, bụi và cặn bẩn bị giữ lại dọc mép dưới của khung nhôm, tạo thành một vệt tối chạy ngang đáy tấm. Vệt này che hàng cell dưới cùng, và do cấu trúc nối tiếp của mô-đun, hàng cell bị che sẽ kéo tụt công suất của cả chuỗi cell phía trên nó.
- Với dự án mái tôn ở khu công nghiệp nhiều bụi, khu vực ven đường quốc lộ hoặc gần nhà máy xi măng, chênh lệch sản lượng giữa tấm có và không có thiết kế này sẽ rõ dần sau vài mùa khô.
- Lợi ích thứ hai là giảm tần suất vệ sinh giàn pin, hạng mục chi phí vận hành thường bị bỏ sót khi lập dự toán.
Hệ số nhiệt độ -0,280%/°C, suy giảm năm đầu dưới 1%
- Hệ số nhiệt độ Pmax là -0,280%/°C, tốt hơn cả dòng Hi-MO 6 Explorer (-0,290%/°C) và hơn hẳn các dòng PERC (-0,34 đến -0,35%/°C).
- Quy ra con số cụ thể: ở nhiệt độ cell 65°C thường gặp trên mái tôn giữa trưa, tấm này mất khoảng 11,2% công suất. Tấm PERC cùng điều kiện mất 13,6%.
- Hệ số nhiệt độ Voc chỉ -0,230%/°C, nên điện áp hở mạch ít vọt lên khi trời lạnh, thuận lợi khi tính số tấm tối đa trên mỗi chuỗi với ngưỡng 1500V.
- LONGi cam kết suy giảm năm đầu dưới 1%, so với 1,5% của Hi-MO 6 Explorer và 2% của các dòng PERC.
- Từ năm thứ 2 đến năm 25, suy giảm không quá 0,40% mỗi năm, kết thúc ở mức 89,4%. Để so sánh, tấm PERC 620W với mức cam kết 84,8% chỉ còn 525,8W ở cùng mốc. Chênh lệch 28,5W mỗi tấm ở cuối vòng đời.
- Bảo hành vật liệu và gia công 15 năm, dài hơn 3 năm so với mức 12 năm phổ biến.
Mật độ công suất 230 W/m²
- Kích thước 2382 x 1134 mm cho diện tích 2,70 m². Ở cấp 620W, mật độ công suất đạt khoảng 230 W/m².
- So sánh trong cùng nhóm tấm khổ ngang 1134 mm: tấm 570W khổ 2278 mm cho 221 W/m², tấm PERC 550W cùng khổ cho 213 W/m².
- Với mái nhà xưởng diện tích cố định, chênh lệch mật độ này quyết định trực tiếp tổng công suất lắp được. Trên 1000 m² mái khả dụng, khác biệt giữa 230 và 213 W/m² là khoảng 17 kWp. Khung chỉ dày 30mm với khối lượng 28,5 kg
Dung sai công suất 0 đến +3%, không có dung sai âm
- Dung sai công suất là 0 ~ +3%. Với cấp 620W, biên dương tối đa tương đương +18,6W, tức tấm giao tới công trường có thể đạt tới 638,6W.
- Tấm luôn đạt ít nhất công suất ghi trên nhãn, nên giàn pin thực tế không bao giờ thấp hơn công suất hợp đồng.
- Với dự án quy mô MWp, biên dung sai dương này cộng dồn thành phần công suất đáng kể so với thiết kế danh nghĩa.
Cáp tùy chỉnh và quy cách đóng gói cho hai loại container
- Hai phương án chiều dài cáp: (+) 400 mm với (-) 200 mm cho khổ dọc, hoặc ±1400 mm cho khổ ngang. LONGi cho phép tùy chỉnh theo đơn hàng.
- Chênh lệch chiều dài giữa hai cực ở phương án khổ dọc là có chủ đích, phục vụ cách đấu nối so le giữa hai tấm liền kề.
- Mỗi pallet chứa 36 tấm. Container 40’HC chở 720 tấm tương đương 446,4 kWp, container 20’GP chở 144 tấm tương đương 89,3 kWp. Tiết diện cáp 4 mm², hộp đấu dây đạt IP68.
