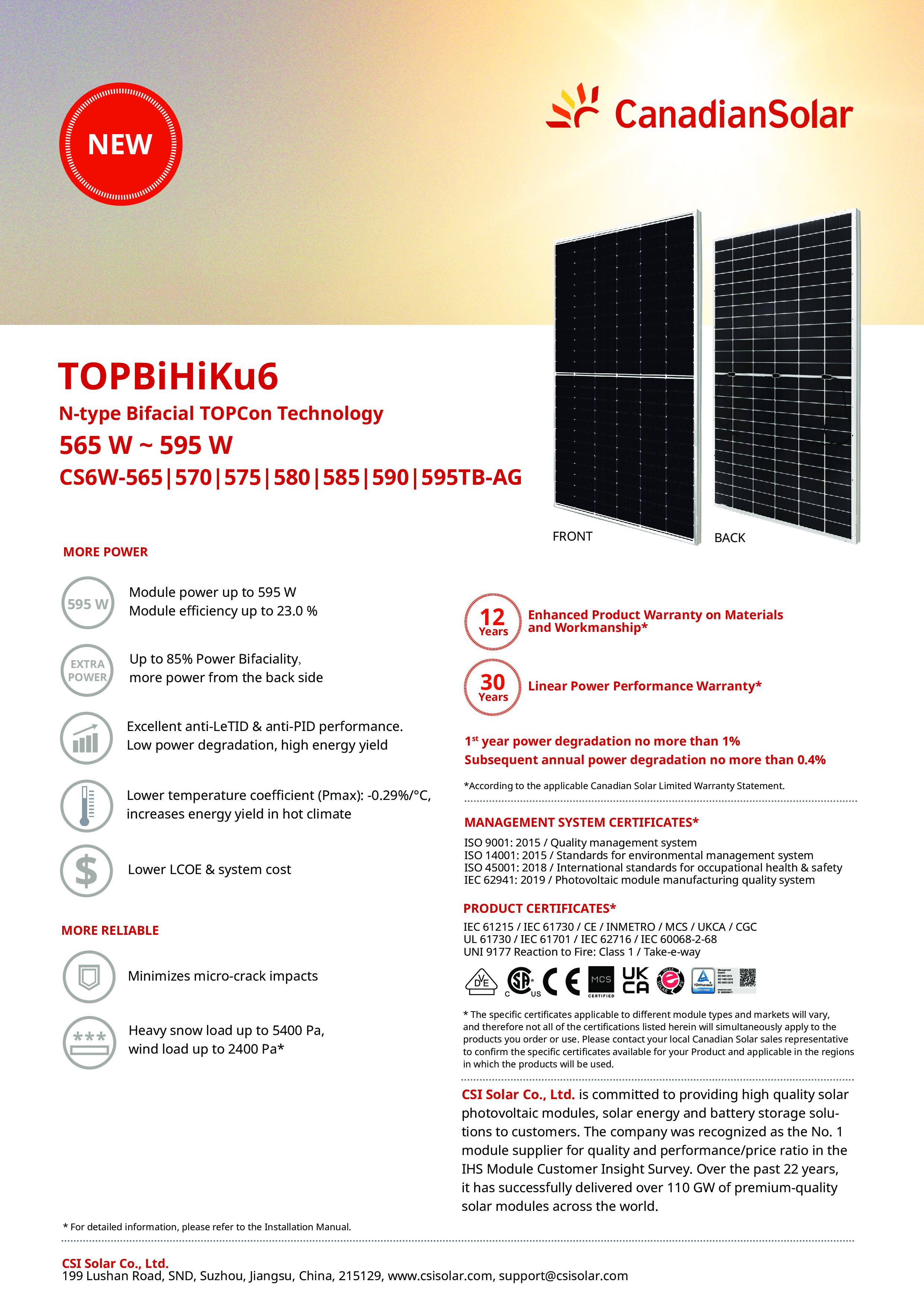

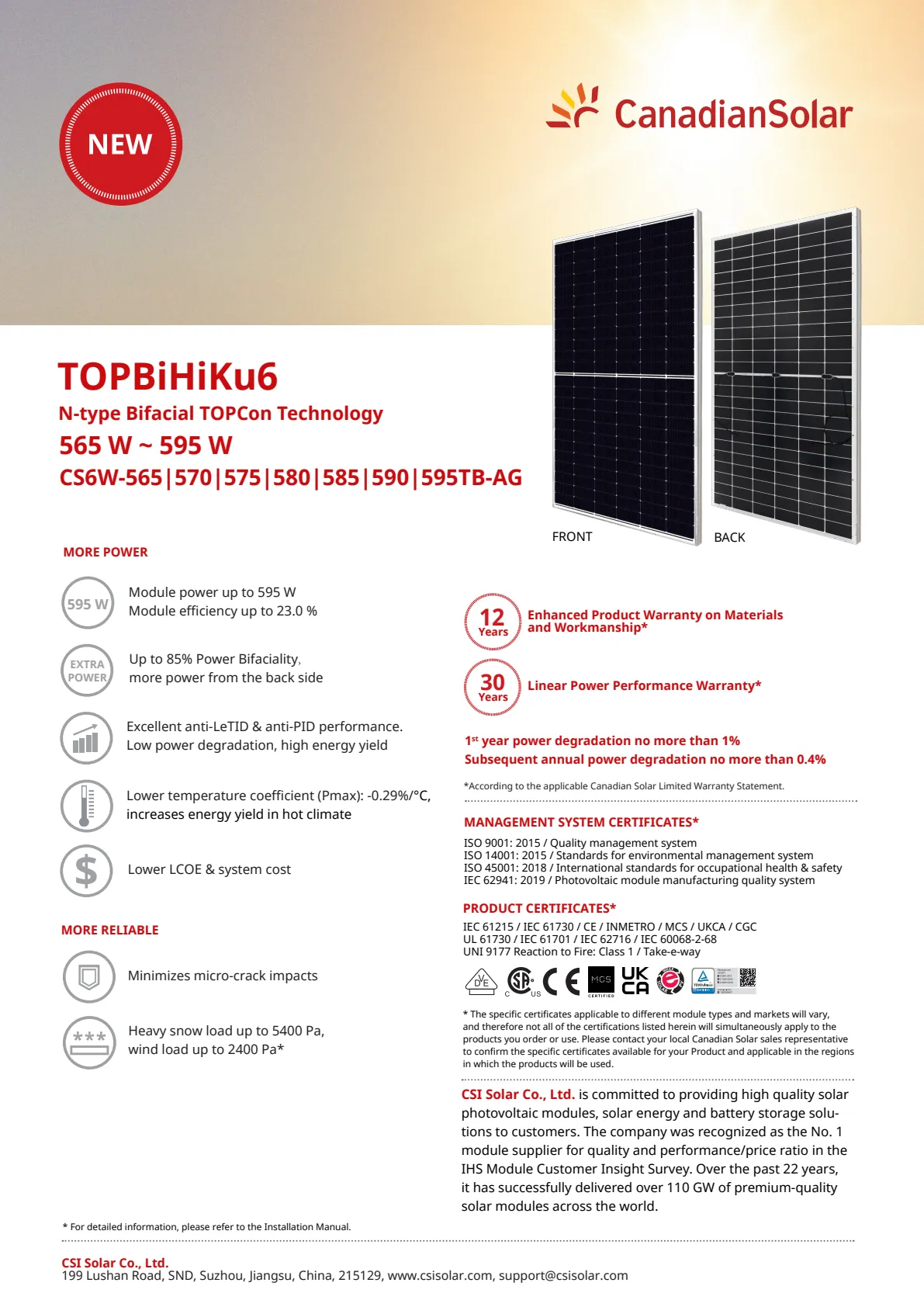

Tấm pin mặt trời Canadian Solar 580W TOPBiHiKu6 CS6W-580TB-AG

Canadian Solar 580W bản CS6W-580TB-AG là tấm pin lưỡng diện hai mặt kính thuộc dòng TOPBiHiKu6 của CSI Solar, dùng công nghệ cell N-type TOPCon với 144 cell cắt đôi. Dòng TOPBiHiKu6 giữ khổ tấm 2278 x 1134 mm quen thuộc nên thay thế trực tiếp được cho các tấm PERC cùng kích thước trên hệ giá đỡ có sẵn.

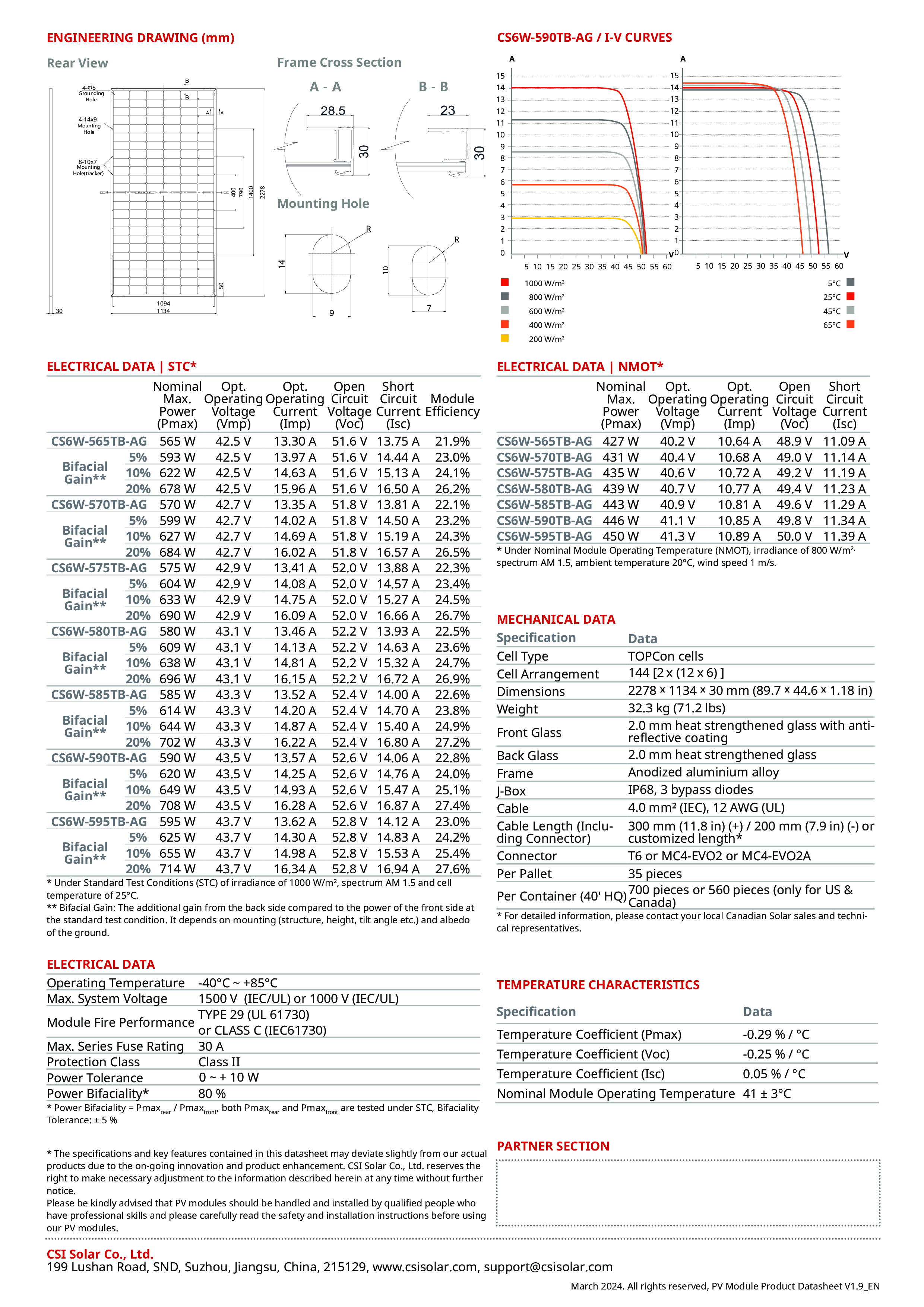

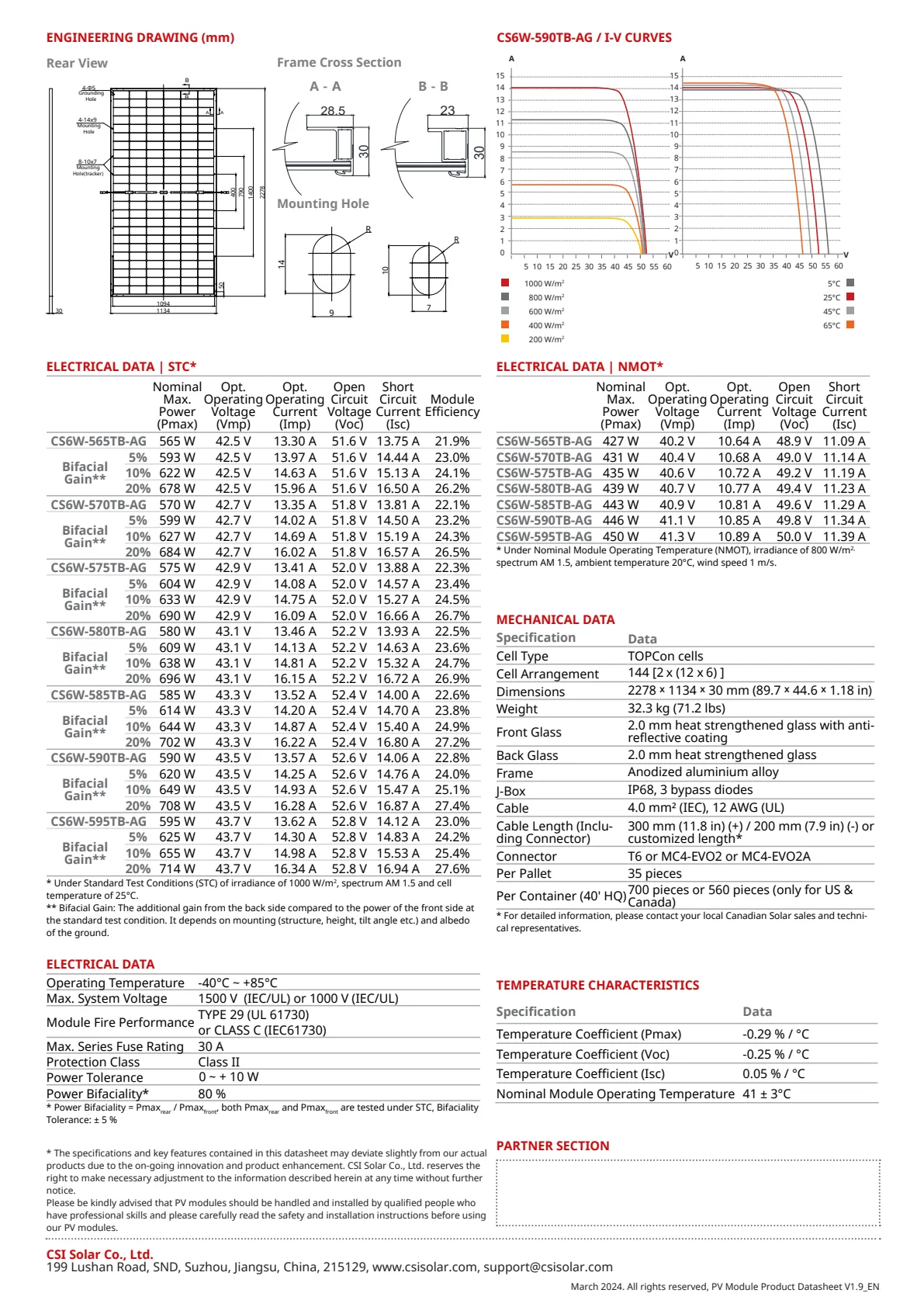

Thông số kỹ thuật

Ưu điểm nổi bật của tấm pin Canadian Solar 580W TOPBiHiKu6

Thay thế trực tiếp tấm PERC cùng khổ trên hệ giá đỡ sẵn có

• Kích thước 2278 x 1134 x 30 mm và khối lượng 32,3 kg, trùng khổ với dòng HiKu6 Mono PERC cùng hãng và với phần lớn tấm 144 cell trên thị trường.
• Đây là lợi thế cụ thể khi nâng cấp hoặc mở rộng hệ thống đã lắp: giữ nguyên kết cấu giá đỡ, vị trí kẹp, khoảng cách hàng, không phải tính lại bố trí mái.
• Với cùng diện tích, cấp 580W cho công suất cao hơn tấm PERC 540W cùng khổ khoảng 7,4%. Đây là cách tăng quy mô hệ thống trên mái đã kín tấm mà không cần mở rộng mặt bằng.
• Tấm dày 30 mm, mỏng hơn 5 mm so với dòng BiHiKu6 PERC (35 mm), cần kiểm tra lại dải kẹp của bộ kẹp giữa khi dùng chung hệ giá đỡ với tấm cũ.

Công suất tương đương đạt tới 696 Wp nhờ mặt sau

• Hệ số lưỡng diện 80% với dung sai ± 5%. Canadian Solar công bố công suất tương đương ở ba mức tăng 5%, 10% và 20%.
• Với CS6W-580TB-AG, công suất đạt 609W ở mức +5%, 638W ở mức +10% và 696W ở mức +20%, hiệu suất tương đương lần lượt 23,6%, 24,7% và 26,9%.
• Điểm phải lưu ý khi thiết kế: điện áp Vmp 43,1V và Voc 52,2V không đổi giữa các mức, nhưng dòng điện tăng mạnh. Ở mức 20%, Isc nhảy từ 13,93A lên 16,72A, tức tăng gần 20%. Tiết diện cáp DC, cầu chì và thiết bị bảo vệ phải tính theo con số ứng với điều kiện lắp thực tế.

Dòng điện 13,46A, đấu trực tiếp được với biến tần dân dụng

• Dòng làm việc Imp chỉ 13,46A và dòng ngắn mạch Isc 13,93A ở điều kiện mặt trước.
• Đây là lợi thế thực tế đáng kể so với các tấm 650W trở lên có dòng vượt 15 đến 18A: tấm này đấu trực tiếp được với phần lớn biến tần hybrid và hòa lưới dân dụng, vốn giới hạn dòng mỗi MPPT ở 12,5 đến 16A.
• Dòng thấp cũng đồng nghĩa tổn hao trên cáp DC nhỏ hơn, cho phép dùng tiết diện cáp nhỏ hơn hoặc kéo chuỗi dài hơn với cùng mức tổn hao.
• Dòng cầu chì nối tiếp tối đa 30 A.

Hai mặt kính bán cường lực với tải trọng 5400 Pa

• Cấu trúc hai mặt kính 2,0 mm bán cường lực loại bỏ lớp backsheet polymer, vốn là điểm lão hóa nhanh nhất trên tấm truyền thống trong môi trường nóng ẩm.
• Mặt trước có lớp phủ chống phản xạ để tăng lượng ánh sáng đi vào cell.
• Chịu tải trọng tuyết tới 5400 Pa và tải trọng gió tới 2400 Pa. Cấp bảo vệ Class II, hộp đấu dây IP68 với 3 diode bypass chia tấm thành 3 vùng để bóng che cục bộ không làm mất công suất toàn tấm.
• Đạt IEC 61701 chống ăn mòn sương muối, IEC 62716 chống ăn mòn amoniac và IEC 60068-2-68 chống cát bụi, phù hợp dự án ven biển và trang trại chăn nuôi.

Khổ tấm vừa phải, một người lắp được

• Khối lượng 32,3 kg với khổ 2278 x 1134 mm, nhẹ hơn đáng kể so với các tấm khổ lớn 1303 mm vốn nặng 37 đến 38 kg.
• Phù hợp cả mái nhà dân có lối lên hẹp lẫn mái nhà xưởng, khác với dòng TOPBiHiKu7 khổ lớn chỉ hợp dự án quy mô công nghiệp.
• Mỗi pallet chứa 35 tấm, một container 40’HQ chở 700 tấm, tương đương 406 kWp ở cấp 580W.
• Chiều dài cáp không đều hai cực: dương 300 mm, âm 200 mm. Cần tính đúng khi bố trí khoảng cách giữa các tấm, vì đây là chiều dài ngắn hơn mức 350 đến 410 mm của nhiều dòng khác.

CHỨNG CHỈ AN TOÀN CHẤT LƯỢNG CỦA TẤM NĂNG LƯỢNG MẶT TRỜI TOPBiHiKu6

	Sản phẩm được công nhận đảm bảo chất lượng cao theo tiêu chuẩn Châu Âu. Tấm pin Canadian Solar đã đáp ứng được các tiêu chuẩn về an toàn, sức khỏe, tính mạng và bảo vệ môi trường. Sản phẩm được phép bán ở các nước thuộc khu vực kinh tế châu âu (EEA- European Economic Area)
	CSA là tổ chức hàng đầu thế giới về lĩnh vực kiểm tra an toàn. Sản phẩm được CSA công nhận đảm bảo chất lượng cao theo tiêu chuẩn Canada và Hoa Kỳ.
	Bộ 3 chứng chỉ ISO 9001, ISO 14001 và BS OHSAS 18001 do TÜV Rheinland (Hiệp hội kiểm tra kỹ thuật đứng đầu trong 3 TÜV lớn ở Đức) chứng nhận.
	WEEE là tổ chức chuyên về các tiêu chuẩn rác thải điện và điện tử. Những thiết bị quang điện tử và các thiết bị khác của tấm pin Canadian Solar được sản xuất và tái chế đảm bảo tuân thủ theo hướng dẫn của WEEE.
	Viện Kiểm định và Chứng nhận VDE có trụ sở tại Offenbach (Đức) một trong những tổ chức kiểm tra độc lập nổi tiếng nhất thế giới cho các sản phẩm điện và điện tử. Thử nghiệm và chứng nhận được dựa trên tiêu chuẩn IEC61215 / 61730. IEC 61215 kiểm tra các tiêu chuẩn thiết kế và phê duyệt loại module PV, và IEC 61730-1 / 2 kiểm tra trình độ an toàn.
