Canadian Solar 540W bản CS6W-540MB-AG là tấm pin lưỡng diện hai mặt kính thuộc dòng BiHiKu6 của CSI Solar, dùng cell Mono PERC cắt đôi với 144 cell. Sản phẩm nằm trong dải 520W đến 550W, thu điện từ cả hai mặt với hệ số lưỡng diện 70%. Dòng BiHiKu6 được thiết kế cho nhà máy điện quy mô lớn.
Thông số kỹ thuật
Thông số
Giá trị
Thông số điện ở điều kiện STC (mặt trước)
Công suất cực đại (Pmax)
540 W
Điện áp làm việc tối ưu (Vmp)
41,3 V
Dòng điện làm việc tối ưu (Imp)
13,08 A
Điện áp hở mạch (Voc)
49,2 V
Dòng điện ngắn mạch (Isc)
13,90 A
Hiệu suất mô-đun
21,0%
Dung sai công suất
0 ~ +5 W
Công suất khi có bức xạ mặt sau (STC)
Mặt sau tăng 5%
567 W, hiệu suất 22,1% (Imp 13,73 A, Isc 14,60 A)
Mặt sau tăng 10%
594 W, hiệu suất 23,1% (Imp 14,39 A, Isc 15,29 A)
Mặt sau tăng 20%
648 W, hiệu suất 25,2% (Imp 15,70 A, Isc 16,68 A)
Hệ số lưỡng diện
70%, dung sai ± 5%
Thông số ở điều kiện NMOT
Công suất cực đại (Pmax)
405 W
Điện áp làm việc tối ưu (Vmp)
38,7 V
Dòng điện làm việc tối ưu (Imp)
10,47 A
Điện áp hở mạch (Voc)
46,5 V
Dòng điện ngắn mạch (Isc)
11,21 A
Điều kiện vận hành
Nhiệt độ vận hành
-40°C đến +85°C
Điện áp hệ thống tối đa
1500 V (IEC/UL) hoặc 1000 V (IEC/UL)
Tiêu chuẩn chống cháy
TYPE 29 (UL 61730) hoặc CLASS C (IEC 61730)
Dòng cầu chì nối tiếp tối đa
30 A
Phân cấp ứng dụng
Class A
Tải trọng tuyết
Tới 5400 Pa
Tải trọng gió
Tới 2400 Pa
Cấu tạo mô-đun
Loại cell
Mono-crystalline PERC
Bố trí cell
144 [2 x (12 x 6)]
Kích thước
2266 x 1134 x 35 mm
Khối lượng
32,2 kg
Kính mặt trước / mặt sau
2,0 mm kính bán cường lực
Khung
Hợp kim nhôm anode hóa
Hộp đấu dây
IP68, 3 diode
Cáp
4,0 mm² (IEC), 12 AWG (UL)
Chiều dài cáp (kể cả đầu nối)
(+) 410 mm, (-) 290 mm hoặc theo yêu cầu
Đầu nối
T4-PC-1, T4-PPE-1, PV-KST4/KBT4 series, PV-KST4-EVO2/KBT4-EVO2 hoặc UTX series, tùy cấp điện áp 1000 V hay 1500 V
Đặc tính nhiệt độ
Hệ số nhiệt độ của Pmax
-0,34 %/°C
Hệ số nhiệt độ của Voc
-0,26 %/°C
Hệ số nhiệt độ của Isc
0,05 %/°C
Nhiệt độ vận hành danh định (NMOT)
41 ± 3°C
Quy cách đóng gói
Số tấm mỗi pallet
30 tấm
Số tấm mỗi container 40’HQ
600 tấm
Ghi chú:
STC: bức xạ 1000 W/m², quang phổ AM 1,5, nhiệt độ cell 25°C. Sai số đo công suất ± 3%.
NMOT: bức xạ 800 W/m², quang phổ AM 1,5, nhiệt độ môi trường 20°C, tốc độ gió 1 m/s.
Mức tăng công suất từ mặt sau phụ thuộc cách lắp đặt (kết cấu giá đỡ, độ cao, góc nghiêng) và hệ số phản xạ của bề mặt bên dưới. Vmp và Voc không đổi ở các mức tăng (41,3 V và 49,2 V).
Đặc tính nổi bật của tấm pin Canadian Solar 540W BiHiKu6
Hội tụ những công nghệ đỉnh cao
Tấm pin này được trang bị những công nghệ tối tân hiện nay trong lĩnh vực điện năng lượng mặt trời. Dưới đây là bốn công nghệ đã làm nên danh tiếng của dòng sản phẩm này:
Half-cut cells: Với công nghệ này, các cell pin được cắt đôi đi, do đó số lượng cell pin hoạt động độc lập sẽ tăng lên, từ 72 thành 144 cell pin. Nhờ đó giảm dòng điện giúp tấm pin mát hơn khi hoạt động, qua đó tăng hiệu quả chuyển đổi quang năng. Bên cạnh đó, những yếu tố này còn giúp tấm pin có tuổi thọ cao hơn so với thông thường.
PERC: Công nghệ PERC là viết tắt của Passivated Emitter and Rear Cell. PERC giúp cải thiện hiệu suất của tấm pin bằng cách cho phép các electron di chuyển dễ dàng hơn đồng thời tăng độ phản xạ ánh sáng ở mặt sau của cell pin mặt trời, giúp chuyển hóa lượng quang năng lớn hơn so với thông thường.
Multi Busbars: Busbar có vai trò là đường chính dẫn các electron từ cell pin ra mạch ngoài tạo thành dòng điện. Với một cell pin có nhiều busbar, các electron dễ dàng tập trung để tạo thành dòng điện hơn. Vì thế tấm pin sử dụng nhiều dây kim loại mảnh để dẫn dòng điện sẽ ổn định và ít bị tiêu hao hơn.
Chia đôi tấm pin: Công nghệ này chia đôi tấm pin thành 2 phần độc lập. Thay vì loại truyền thống, nếu một phần diện tích tấm pin này bị che bóng, cả tấm pin đó sẽ bị ảnh hưởng. Thì nay, mức độ ảnh hưởng sẽ được giảm xuống một nửa, do tấm pin đã được cắt thành 2 phần để hoạt động độc lập.
Quy trình kiểm tra nghiêm ngặt mang đến sản phẩm đồng nhất
Trước khi hoàn thiện và đóng gói sản phẩm, các tấm pin của Canadian Solar phải vượt qua 359 điểm kiểm tra chất lượng khác nhau. Bên cạnh đó, do được sản xuất 100% bằng robot, nên hàng triệu tấm pin đều được đồng nhất một chất lượng. Điều này giúp chủ đầu tư không phải lo lắng về các vấn đề phát sinh do lỗi từ nhà sản xuất, làm mất thời gian và tâm trí để thay lại tấm pin lỗi. Canadian Solar giúp khách hàng hoàn toàn yên tâm sử dụng trên 35 năm mà không gặp vấn đề gì.
Hiệu suất vận hành trong điều kiện PTC cao nhất thế giới
Đây là chỉ số quan trọng hàng đầu đối với một tấm pin năng lượng mặt trời. Khác với hiệu suất được kiểm tra trong điều kiện lý tưởng, hiệu suất được kiểm tra trong điều kiện PTC ( kiểm tra và đánh giá dựa trên điều kiện thời tiết thực tế ) sẽ phản ánh chính xác nhất năng suất mà tấm pin mang lại. Kết quả cho thấy con số đạt được lên đến 93,13% trên tấm pin này, cao nhất thế giới và vượt xa các đối thủ còn lại. Với chỉ số cao ngất ngưỡng này, hiệu suất chuyển đổi quang năng của tấm pin hầu như sẽ không bị suy giảm nhiều trong điều kiện thời tiết thất thường tại Việt Nam, cả khi nắng gắt và lúc nắng yếu.
CANADIAN SOLAR – TOP 3 NHÀ SẢN XUẤT TẤM PIN NỔI TIẾNG TOÀN CẦU
Canadian Solar là nhà thiết kế, sản xuất tấm pin năng lượng mặt trời hàng đầu thế giới, với 18 năm kinh nghiệm và 13.000 nhân viên trên toàn cầu. Canadian Solar đã thực hiện nhiều dự án quy mô lớn với công suất lên đến 46 GW ở khắp nơi trên thế giới.
CHÍNH SÁCH
12 năm bảo hành sản phẩm
Chúng tôi cam kết rằng với nguyên vật liệu chất lượng và sự tinh xảo trong sản xuất các tấm pin giúp duy trì chất lượng vượt trội trong 12 năm
25 năm bảo hành khấu hao hiệu suất theo tuyến tính
Chúng tôi đảm bảo các tấm pin mặt trời Canadian của bạn sẽ đạt hiệu suất mong đợi trong 25 năm. Cụ thể như sau: trong năm đầu tiên đảm bảo công suất sản phẩm không dưới 98% công suất ghi trên tấm pin. Từ năm thứ 2 đến năm 25, đảm bảo công suất giảm mỗi năm không được lớn hơn 0.55%, và ở năm thứ 25 công suất đầu ra không được ít hơn 84.8% công suất ghi trên nhãn tấm pin.
Nếu Quý khách hàng, đối tác đang quan tâm đến giá tấm năng lượng mặt trời Canadian 540W hãy kết nối với Tech South qua hotline: 0254.221.6666. Tech South Solar là nhà phân phối chính thức của Canadian Solar tại Việt Nam, luôn sẵn sàng hỗ trợ 24/7 trước và sau bán hàng, cam kết đảm bảo chất lượng toàn bộ sản phẩm phân phối trên toàn quốc, tiết kiệm thời gian và chi phí.

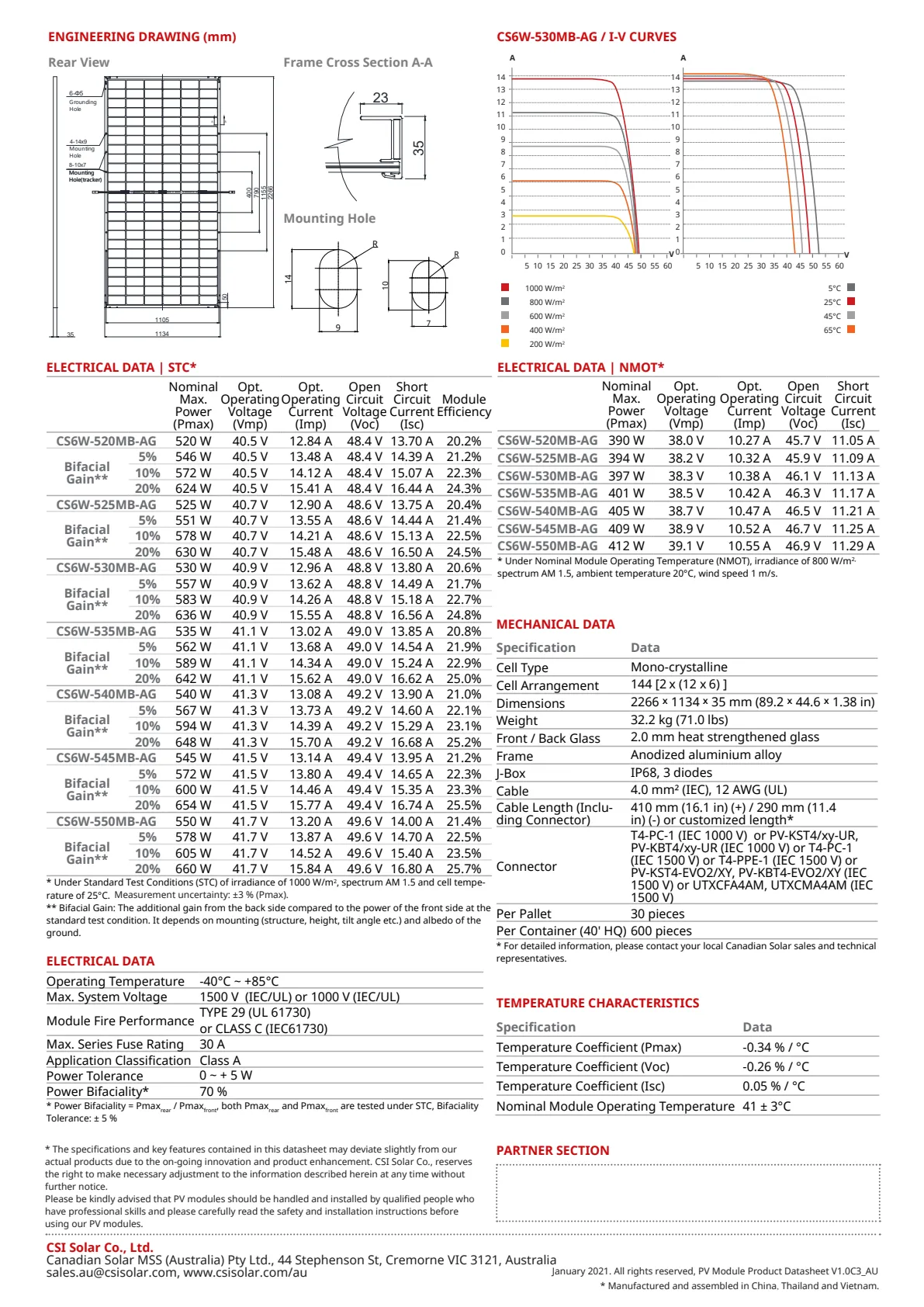

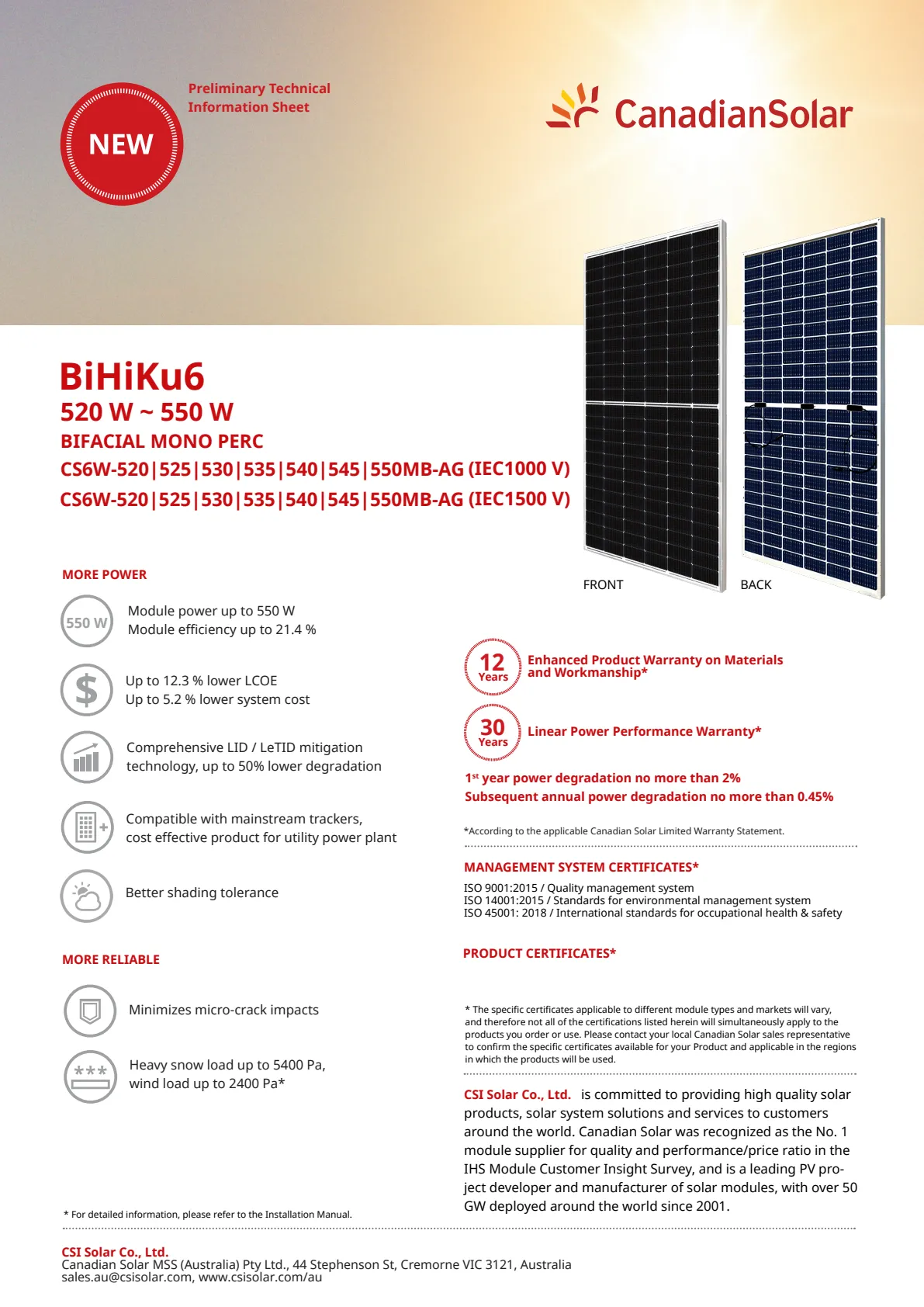

Bảng dữ liệu kỹ thuật tấm pin Canadian Solar BiHiKu6 CS6W-520|550MB-AG: Download
