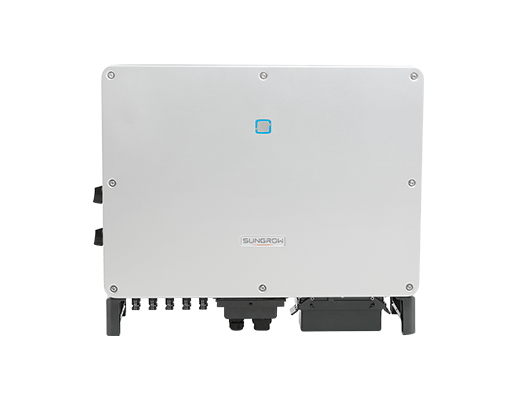

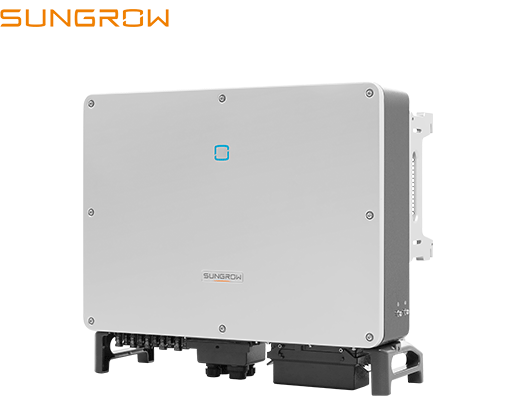

Inverter Sungrow 50kw (SG50CX) là biến tần chuỗi 3 pha, thuộc dòng CX chuyên dùng cho hệ thống điện mặt trời áp mái công nghiệp và nhà máy có công suất lớn. Thiết bị hỗ trợ 5 MPPT độc lập, phù hợp bố trí giàn pin theo nhiều hướng hoặc nhiều mái khác nhau trong cùng một công trình.
Thông số kỹ thuật
| Mã sản phẩm |
SG50CX |
| Đầu vào (DC) |
| Điện áp đầu vào tối đa tấm pin |
1100 V |
| Điện áp đầu vào tối thiểu / khởi động |
200 V / 250 V |
| Điện áp hoạt động định mức |
585 V |
| Dải điện áp MPP |
200 – 1000 V |
| Dải điện áp MPP cho công suất định mức |
550 – 850 V |
| Số lượng đầu vào MPP độc lập |
5 |
| Tối đa số chuỗi pin trên mỗi MPPT |
2 |
| Dòng điện đầu vào tối đa tấm pin |
130 A |
| Dòng ngắn mạch DC tối đa |
200 A |
| Đầu ra (AC) |
| Công suất đầu ra AC |
50 kVA tại 45°C, 400Vac / 55 kVA tại 40°C, 400Vac
50 kVA tại 50°C, 415Vac / 55 kVA tại 45°C, 415Vac
(tại Úc: tối đa 50 kVA) |
| Dòng điện đầu ra AC tối đa |
83,6 A |
| Điện áp AC định mức |
3 / N / PE, 230 / 400 V |
| Dải điện áp AC |
312 – 528 V |
| Tần số lưới định mức / dải hoạt động |
50 Hz (45 – 55 Hz), 60 Hz (55 – 65 Hz) |
| THD |
< 3% tại công suất định mức |
| Xâm nhập dòng điện một chiều |
< 0,5% In |
| Hệ số công suất / dải điều chỉnh |
> 0,99 / 0,8 sớm pha đến 0,8 trễ pha |
| Số pha đầu vào / số pha kết nối |
3 / 3 |
| Hiệu suất |
| Hiệu suất tối đa / chuẩn châu Âu |
98,7% / 98,4% |
| Thiết bị bảo vệ |
| Bảo vệ kết nối ngược cực DC |
Có |
| Bảo vệ ngắn mạch AC |
Có |
| Bảo vệ dòng rò |
Có |
| Giám sát lưới |
Có |
| Công tắc DC |
Có (không có sẵn tại Úc) |
| Công tắc AC |
Không |
| Giám sát dòng của từng chuỗi tấm pin |
Có |
| Phát công suất phản kháng ban đêm |
Có |
| Chức năng phục hồi tổn hao do PID |
Có |
| Bảo vệ quá áp |
DC Cấp II / AC Cấp II |
| Thông tin chung |
| Kích thước (R x C x S) |
782 x 645 x 310 mm |
| Khối lượng |
62 kg |
| Phương pháp cách ly |
Không biến áp |
| Cấp độ bảo vệ |
IP66 |
| Công suất tiêu thụ buổi tối |
≤ 2 W |
| Khoảng nhiệt độ hoạt động |
-30°C đến 60°C |
| Độ ẩm tương đối cho phép |
0 – 100%, không đọng sương |
| Phương pháp tản nhiệt |
Tản nhiệt gió thông minh |
| Độ cao hoạt động tối đa |
4000 m (trên 3000 m giảm công suất) |
| Hiển thị |
LED, Bluetooth kèm ứng dụng |
| Giao tiếp |
RS485, tùy chọn Wi-Fi hoặc Ethernet |
| Kiểu kết nối DC |
MC4, tối đa 6 mm² |
| Kiểu kết nối AC |
OT / DT terminal, tối đa 70 mm² |
| Chứng chỉ |
IEC 62109, IEC 61727, IEC 62116, IEC 60068, IEC 61683, IEC 61000-6-3, VDE-AR-N 4105:2018, VDE-AR-N 4110:2018, EN 50549, AS/NZS 4777.2:2015, CEI 0-21, VDE 0126-1-1/A1 VFR 2014, UTE C15-712-1:2013, DEWA |
| Hỗ trợ lưới |
Phát công suất phản kháng ban đêm, giữ kết nối lưới khi sụt áp và tăng áp, điều khiển công suất P và Q, điều khiển độ thay đổi công suất |
Ưu điểm nổi bật của Inverter Sungrow 50kW SG50CX
Năm MPPT độc lập, tối ưu sản lượng cho giàn pin phức tạp
SG50CX có 5 đầu vào MPP độc lập:
- Mỗi MPPT tối đa 2 chuỗi pin, dòng điện đầu vào tối đa 130A và dòng ngắn mạch DC tối đa 200A.
- Cấu hình nhiều MPPT giúp giàn pin lắp trên các mái có hướng hoặc góc nghiêng khác nhau vẫn hoạt động độc lập, giảm ảnh hưởng của bóng che một phần lên toàn hệ thống.
Dải điện áp MPP hoạt động từ 200V đến 1000V, trong đó dải điện áp cho công suất định mức là 550V đến 850V. Thiết bị tương thích với tấm pin dòng Bifacial (2 mặt kính), phù hợp khi công trình sử dụng loại pin này để tăng sản lượng.
Hiệu suất chuyển đổi cao, tích hợp phục hồi tổn hao PID
Hiệu suất tối đa của SG50CX đạt 98,7%, hiệu suất chuẩn châu Âu đạt 98,4%. Thiết bị tích hợp chức năng phục hồi tổn hao do hiệu ứng PID (suy giảm hiệu suất tấm pin do phân cực điện áp), giúp duy trì sản lượng ổn định hơn theo thời gian vận hành.
Công suất đầu ra thực tế phụ thuộc vào nhiệt độ môi trường và điện áp lưới: đạt 50kVA tại 45°C/400Vac hoặc tối đa 55kVA tại 40°C/400Vac. Tại thị trường Úc, công suất đầu ra giới hạn tối đa 50kVA theo quy định lưới điện địa phương.
Vận hành và bảo trì thông minh, giảm nhân công kiểm tra
- Thiết bị hỗ trợ nâng cấp firmware và cài đặt điều khiển từ xa, cùng chức năng chẩn đoán và dò đồ thị I-V trực tuyến (chỉ tương thích logger của Sungrow và iSolarCloud).
- Thiết kế không dùng cầu chì (fuse), kết hợp giám sát dòng điện từng chuỗi pin riêng biệt, giúp phát hiện chuỗi pin hoạt động bất thường mà không cần kiểm tra thủ công từng chuỗi.
Bảo vệ toàn diện, đáp ứng chuẩn an toàn lưới điện quốc tế
SG50CX tích hợp các cơ chế bảo vệ:
- Chống kết nối ngược cực DC, ngắn mạch AC, dòng rò, giám sát lưới điện, và chống sét lan truyền cấp II cho cả phía DC và AC.

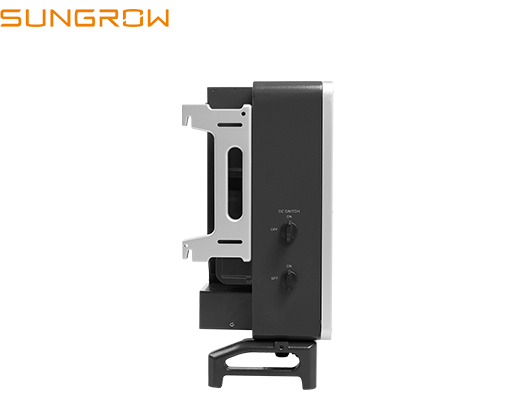

- Thiết bị có công tắc DC tích hợp (không có sẵn tại thị trường Úc theo quy định riêng); công tắc AC không được tích hợp sẵn, cần lắp thêm theo yêu cầu hệ thống.
Các chỉ số vận hành đạt chuẩn: tổng độ méo hài dòng điện (THD) dưới 3% ở công suất định mức, mức xâm nhập dòng điện một chiều dưới 0,5% dòng định mức. Hệ số công suất tại công suất định mức trên 0,99, có thể điều chỉnh trong khoảng 0,8 sớm pha đến 0,8 trễ pha.
Thiết kế công nghiệp IP66, chống ăn mòn C5
SG50CX đạt cấp bảo vệ IP66 và chống ăn mòn cấp C5, phù hợp lắp đặt ngoài trời hoặc khu vực có độ ẩm, hơi hóa chất cao (ví dụ gần biển, khu công nghiệp). Tản nhiệt bằng quạt gió thông minh (chỉ chạy khi cần), nhiệt độ hoạt động từ -30°C đến 60°C. Độ cao lắp đặt tối đa 4.000m, giảm công suất khi vượt 3.000m.
Kích thước thiết bị 782 x 645 x 310mm, khối lượng 62kg, công suất tiêu thụ vào buổi tối (chế độ chờ) không vượt 2W.
Kết nối linh hoạt, giảm chi phí thi công
Thiết bị tương thích cả cáp AC nhôm (Al) và đồng (Cu), hỗ trợ kết nối 2 đầu DC cho 1 MPPT giúp giảm số lượng đầu nối cần lắp. Giao tiếp chuẩn RS485, có thể mở rộng WiFi hoặc Ethernet mà không cần đi thêm cáp giao tiếp riêng khi dùng module WiFi tùy chọn. Đầu nối DC theo chuẩn MC4 (tối đa 6mm²), đầu nối AC dạng OT/DT terminal (tối đa 70mm²).
Đáp ứng nhiều chuẩn lưới điện quốc tế
SG50CX đạt các chứng chỉ IEC 62109, IEC 61727, IEC 62116, VDE-AR-N 4105:2018, VDE-AR-N 4110:2018, AS/NZS 4777.2:2015, CEI 0-21, UTE C15-712-1:2013 và DEWA. Thiết bị hỗ trợ phát công suất phản kháng vào ban đêm, duy trì kết nối lưới khi sụt áp hoặc tăng áp tạm thời, và điều khiển công suất P/Q theo yêu cầu đơn vị điện lực.
Để chọn đúng cấu hình SG50CX phù hợp với quy mô nhà máy hoặc nhà xưởng, khách hàng có thể gửi Tech South thông tin công suất giàn pin dự kiến và số lượng chuỗi bố trí.
