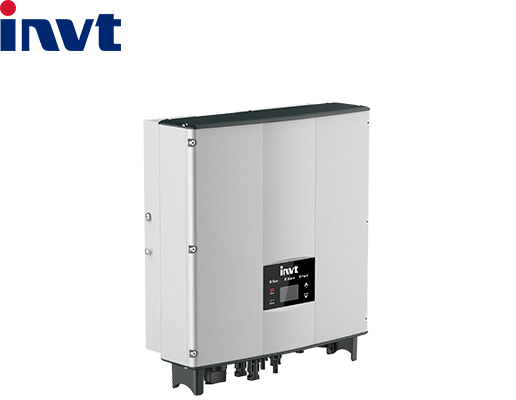

Biến tần hòa lưới INVT iMars MG 5kW 1 pha

INVT iMars MG 5KW là biến tần hòa lưới 1 pha thuộc dòng iMars MG, chuyển đổi điện DC từ giàn pin thành điện AC cùng pha và tần số với lưới điện quốc gia. Thiết bị không dùng biến áp cách ly (transformerless), phù hợp lắp cho hộ gia đình và công trình nhỏ có công suất giàn pin tương ứng.

Thông số kỹ thuật

Ưu điểm nổi bật của INVT iMars MG 5kW

Hiệu suất chuyển đổi cao, tối ưu công suất phát điện

MG5KTL đạt hiệu suất tối đa 97,5% và hiệu suất Euro 96,5%, hiệu suất dò điểm công suất cực đại (MPPT) đạt 99,9%. Dải điện áp MPPT hoạt động từ 120V đến 500V giúp thiết bị bám sát điểm phát công suất tối ưu của giàn pin khi cường độ nắng thay đổi trong ngày.

Công suất DC đầu vào tối đa của model này là 5000W, trong khi công suất AC đầu ra danh định là 4600W. Đây là mức chênh lệch bình thường giữa công suất giàn pin lắp đặt và công suất phát ra lưới, không phải lỗi kỹ thuật.

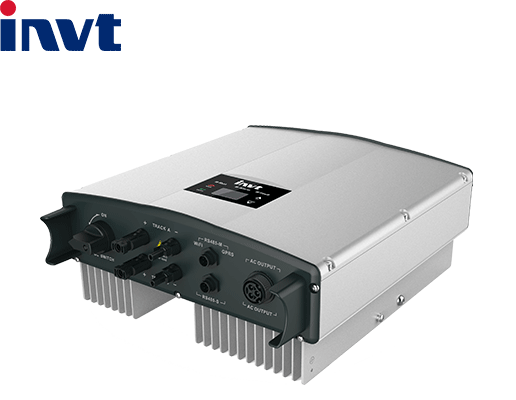

Cấu hình 2 chuỗi trên 1 MPPT, linh hoạt bố trí giàn pin

MG5KTL có 1 bộ MPPT hỗ trợ 2 chuỗi (string) đầu vào, dòng điện DC tối đa 20A. Cấu hình này phù hợp khi giàn pin được chia thành 2 chuỗi có cùng điều kiện chiếu sáng, giúp đơn giản hóa việc đấu nối so với các model chỉ có 1 chuỗi mỗi MPPT.

Điện áp khởi động của thiết bị là 120V; điện áp làm việc thực tế nằm trong khoảng 250V đến 500V. Số lượng tấm pin đấu nối theo chuỗi cần được tính toán theo thông số này để tránh vượt ngưỡng điện áp DC tối đa 600V.

Bảo vệ vận hành toàn diện

Thiết bị tích hợp nhiều lớp bảo vệ theo tài liệu kỹ thuật của nhà sản xuất:

• Bảo vệ đầu vào: quá áp, quá dòng đầu vào DC, giám sát cách điện DC.
• Bảo vệ lưới: giám sát điện áp và tần số lưới, tự động ngắt khi mất điện lưới (chống hòa lưới ngược – anti-islanding).
• Bảo vệ nội bộ: ngắn mạch, quá nhiệt, giám sát dòng rò chạm đất.

Các cơ chế bảo vệ này hoạt động tự động theo thiết kế của thiết bị; hiệu quả thực tế vẫn phụ thuộc vào chất lượng lắp đặt và tiếp địa đúng kỹ thuật.

Thiết kế IP65, vận hành ổn định trong điều kiện khắc nghiệt

MG5KTL đạt cấp bảo vệ IP65, làm mát hoàn toàn tự nhiên (không dùng quạt), giảm chi tiết chuyển động cần bảo trì. Nhiệt độ hoạt động cho phép từ -25°C đến +60°C, thiết bị tự giảm công suất khi nhiệt độ vượt 45°C. Độ cao lắp đặt tối đa 2.000m, cần giảm định mức nếu vượt ngưỡng này. Mức ồn khi hoạt động không vượt 25dB(A).

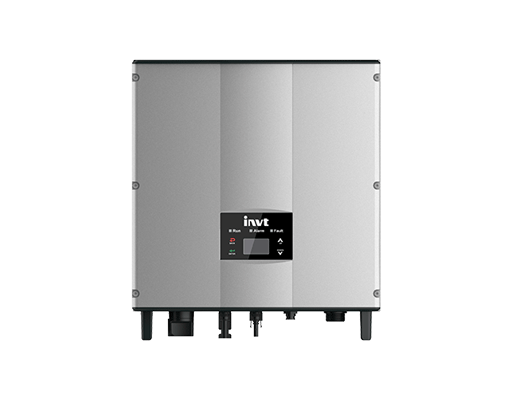

Màn hình LCD và đèn LED theo dõi trực quan

Thiết bị hiển thị dữ liệu qua màn hình LCD có đèn nền, kèm 3 đèn LED trạng thái (Run, Warn, Fault) giúp nhận biết nhanh tình trạng vận hành mà không cần mở ứng dụng giám sát.

Màn hình cho phép xem công suất phát theo ngày, tổng sản lượng điện, ước tính lượng CO2 giảm thải, cùng lịch sử tối đa 32 lỗi gần nhất. Ngôn ngữ hiển thị hỗ trợ tiếng Anh, tiếng Trung, tiếng Đức và tiếng Hà Lan.

Kết nối giám sát linh hoạt, mở rộng theo nhu cầu

Chuẩn giao tiếp mặc định của MG5KTL là RS485. Khi cần giám sát từ xa, thiết bị có thể mở rộng thêm các bộ chuyển đổi tùy chọn (không đi kèm sẵn):

• WiFi (WiFi200): giám sát qua wifi nội bộ hoặc qua router.
• Ethernet (ENET200): kết nối mạng LAN hoặc Internet có dây.
• GPRS: giám sát qua sóng di động, không phụ thuộc hạ tầng mạng tại chỗ.

Dữ liệu được xem qua phần mềm WinExpert trên máy tính hoặc PhonExpert trên điện thoại.

Đáp ứng nhiều tiêu chuẩn lưới điện quốc tế

MG5KTL được thiết kế tương thích với các tiêu chuẩn hòa lưới: VDE0126 & AR-N4105 (Đức), AS4777.2/AS4777.3 (Úc), G83-2/G59-3 (Anh), C10/C11 (Bỉ/Hà Lan), TF3.2.1 (Đan Mạch) và PEA (Thái Lan).

Khi cấp điện lần đầu, người dùng cần chọn đúng quốc gia/chứng chỉ lưới phù hợp trên màn hình LCD, vì thông số bảo vệ tần số và điện áp lưới sẽ thay đổi theo lựa chọn này.

Để chọn đúng model trong dòng iMars MG phù hợp với công suất giàn pin và điều kiện lắp đặt thực tế, khách hàng có thể gửi Tech South thông tin số lượng, công suất tấm pin và cách bố trí chuỗi dự kiến.
