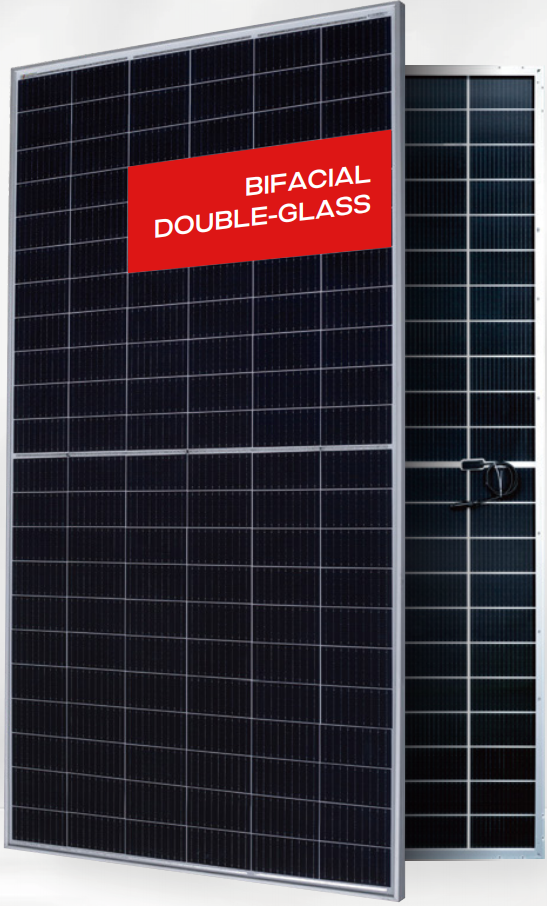

AE CME-132BDS là dòng tấm pin lưỡng diện hai mặt kính khổ lớn thuộc series METEOR của AE Solar, thương hiệu Đức có trụ sở tại Königsbrunn. Sản phẩm dùng 132 cell N-type TOPCon cắt đôi, có 5 cấp công suất trên cùng một kích thước khung. Tấm được chứng nhận IEC 61215 và IEC 61730 kèm giám sát sản xuất định kỳ bởi TÜV Rheinland, với bảo hành hiệu suất 30 năm.
Thông số kỹ thuật
| Mã sản phẩm |
AE CME 132BDS Series 680W – 700W
|
| Thông số tiêu chuẩn |
| Công suất cực đại (Pmax) |
700 W |
| Điện áp tại điểm công suất đỉnh (Vmp) |
40.52 V |
| Dòng điện tại công suất đỉnh (Imp) |
17.28 A |
| Điện áp hở mạch (Voc) |
48.30 V |
| Dòng điện ngắn mạch (Isc) |
18.31 A |
| Hiệu suất quang năng mô-đun |
22.57% |
| Ngưỡng nhiệt vận hành |
-400C ~ +850C |
| Ngưỡng điện áp cực đại |
1500V DC (IEC) |
| Tiêu chuẩn chống cháy |
Class A (according to UL 790) |
| Dòng cực đại cầu chì |
30A |
| Phân loại |
Hạng A |
| Dung sai công suất |
0 ~ +5W |
| *Trong điều kiện tiêu chuẩn, bức xạ mặt trời là 1000 W/m2, tỷ trọng khí quyển là 1.5 AM, nhiệt độ tế bào quang điện là 25oC. |
| Thông số điều kiện thường |
| Công suất cực đại (Pmax) |
533 W |
| Điện áp tại điểm công suất đỉnh (Vmp) |
38.10 V |
| Dòng điện tại công suất đỉnh (Imp) |
14.00 A |
| Điện áp hở mạch (Voc) |
45.80 V |
| Dòng điện ngắn mạch (Isc) |
14.79 A |
| *Trong điều kiện tiêu chuẩn, bức xạ mặt trời là 800 W/m2, áp suất khí quyển 1.5 AM, nhiệt độ môi trường là 20 oC, tốc độ gió là 1 m/s. |
| Thông số chung tấm năng lượng mặt trời AE CME 132BDS Series 680W | 685W | 690W | 695W | 700W |
| Loại tế bào quang điện |
n-Type TOPCon Technology, Half-cut cells |
| Số lượng cell |
132 |
| Kích thước |
2383 mm x 1302 mm x 30 mm |
| Cân nặng |
37 kg |
| Kính cường lực |
02 mặt kính cường lực 2.0 mm |
| Chất liệu khung |
Nhôm anode hóa |
| Hộp đấu dây |
IP68, 3 Bypass Diodes |
| Cáp điện |
4 mm2 |
| Chiều dài dây (kể cả đấu nối) |
1 x 4 mm², 350 mm
hoặc chiều dài tùy chính |
| Jack kết nối |
MC 4 / MC 4 compatible |
| Quy cách đóng gói |
36 tấm/pallet |
| Số lượng tấm trong container 40’ |
648 tấm |
| Bảo hành vật lý |
15 năm (nâng cấp 30 năm) |
| Bảo hành hiệu suất |
30 năm |
Tính năng nổi bật của tấm pin AE CME-132BDS
Sở hữu nhiều chứng chỉ an toàn chất lượng
 |
Sản phẩm được công nhận đảm bảo chất lượng cao theo tiêu chuẩn Châu Âu. Tấm pin AE Solar đã đáp ứng được các tiêu chuẩn về an toàn, sức khỏe và bảo vệ môi trường. Sản phẩm được phép bán ở các nước thuộc khu vực kinh tế châu âu (EEA- European Economic Area)
|
 |
Bộ 3 chứng chỉ ISO9001:2015, ISO14001: 2015 và ISO45001:2018 do TÜV Rheinland (Hiệp hội kiểm tra kỹ thuật đứng đầu trong 3 TÜV lớn ở Đức) chứng nhận. ISO 9001: Chứng nhận hệ thống quản lý chất lượng, đảm bảo sản phẩm đáp ứng các tiêu chuẩn chất lượng quốc tế. ISO 14001: Chứng nhận hệ thống quản lý môi trường, đảm bảo sản phẩm tuân thủ các tiêu chuẩn về bảo vệ môi trường. ISO 45001 là tiêu chuẩn quốc tế quy định các yêu cầu về hệ thống quản lý sức khỏe và an toàn lao động. |
 |
IEC 61215 (Edition 2): Tiêu chuẩn kiểm tra và chứng nhận thiết kế và loại hình của các mô-đun quang điện mặt đất, đảm bảo chất lượng và hiệu suất của tấm pin1.
IEC 61730 (Safety class II): Tiêu chuẩn an toàn cho thiết kế và cấu trúc mô-đun quang điện, đảm bảo an toàn khi sử dụng.
IEC 61701 (Salt mist corrosion): Tiêu chuẩn kiểm tra khả năng chống ăn mòn muối, đảm bảo tấm pin có thể hoạt động tốt trong môi trường muối biển và các khu vực ven biển.IEC 62716 (Ammonia corrosion): Tiêu chuẩn kiểm tra khả năng chống lại sự ăn mòn do amoniac, có thể hoạt động tốt trong môi trường chăn nuôi có nồng độ Amoniac cao.IEC 60068 (Sand and dust): Tiêu chuẩn kiểm tra khả năng chống mài mòn do cát bụi, đảm bảo có thể hoạt động tốt trong môi trường sa mạc hoặc nhiều gió bụi.IEC 62804 (PID resistance): Tiêu chuẩn thử nghiệm và đánh giá độ bền của các mô-đun quang điện (PV) trước sự mất công suất do ảnh hưởng của căng thẳng điện áp cao trong môi trường ẩm nóng, được gọi là suy giảm do tiềm năng gây ra (PID). |
Công suất lên tới 770 Wp
- AE Solar công bố bảng công suất tương đương theo hai mức tăng mặt sau là 5% và 10%. Ở cấp 700W, công suất tương đương đạt 735 Wp ở mức +5% và 770 Wp ở mức +10%, hiệu suất tương đương tăng từ 22,57% lên 23,70% và 24,82%.
- Hệ số lưỡng diện 80 ± 5% là giới hạn vật lý, còn mức tăng 5% hay 10% phụ thuộc hoàn toàn vào kết cấu giá đỡ, độ cao lắp, góc nghiêng và hệ số phản xạ của bề mặt bên dưới.
- Khi có mái tôn sáng màu, mái bê tông, nền sỏi trắng hoặc giàn lắp trên cao sẽ đạt được mức tăng này. Lắp áp sát mái tôn tối màu thì phần công suất mặt sau gần như bằng không, khi đó nên chọn tấm đơn diện giá thấp hơn.
Khổ 1302 mm cho mật độ công suất cao trên mái lớn
- Kích thước 2383 x 1302 x 30 mm với 132 cell, rộng hơn đáng kể so với khổ 1133 mm của dòng CMD-144BDS cùng hãng.
- Mật độ công suất đạt khoảng 225 W/m² ở cấp 700W, cao hơn mức 224 W/m² của dòng 580W trên cùng diện tích. Với mái nhà xưởng và nhà kho diện tích lớn, khổ tấm lớn giảm đáng kể thời gian thi công và chi phí vật tư phụ.
Hệ số nhiệt độ Pmax -0,29%/°C và NOCT 43°C
- Hệ số nhiệt độ của công suất cực đại là -0,29%/°C, tốt hơn mức -0,34 đến -0,35%/°C của tấm P-type PERC.
- Nhiệt độ vận hành danh định NOCT 43 ± 2°C. Chỉ số này quyết định nhiệt độ cell thực tế trên mái, vốn là yếu tố làm mất công suất nhiều nhất trong điều kiện khí hậu Việt Nam.
- Dải nhiệt độ vận hành từ -40°C đến +85°C, biên trên 85°C phù hợp với mái tôn công nghiệp vào giữa trưa mùa khô.
- Hệ số nhiệt độ của Voc là -0,24%/°C, dùng để tính điện áp hở mạch chuỗi ở nhiệt độ thấp nhất, đảm bảo không vượt ngưỡng 1500 V.
Giám sát sản xuất định kỳ bởi TÜV Rheinland
- Ngoài chứng nhận IEC 61215 và IEC 61730, AE Solar có chứng nhận Regular Production Surveillance của TÜV Rheinland, mã ID 1111257249. TÜV sẽ kiểm tra lại dây chuyền theo chu kỳ, nên chất lượng được theo dõi liên tục giữa các lô hàng.
- Đạt IEC 61701 chống ăn mòn sương muối và IEC 62716 chống ăn mòn amoniac, phù hợp dự án ven biển và trang trại chăn nuôi.
Khung nhôm 30mm chịu tải trọng gió 2400 Pa
- Khung nhôm anode hóa dày 30 mm, chịu tải trọng tuyết 5400 Pa tương đương 550 kg/m² và tải trọng gió 2400 Pa tương đương 244 kg/m².
- Với Việt Nam, tải trọng gió 2400 Pa liên quan trực tiếp tới khả năng chịu bão ở khu vực ven biển miền Trung. Cần lưu ý rằng tấm khổ lớn chịu lực nâng do gió mạnh hơn tấm khổ nhỏ ở cùng điều kiện, nên hệ giá đỡ phải được tính toán tương ứng.
- Chịu được mưa đá đường kính tới 25mm ở tốc độ va chạm 23 m/s.
- Hộp đấu dây IP68 với 3 diode bypass, chia tấm thành 3 vùng để khi một phần bị bóng che thì các phần còn lại vẫn phát bình thường.
Nếu Quý khách hàng, đối tác đang quan tâm tấm năng lượng mặt trời AE CME 132BDS Series 680W | 685W | 690W | 695W | 700W vui lòng liên hệ với Tech South Solar qua hotline: 0906.193.193 hoặc để lại lời nhắn qua website. Chúng tôi cam kết cung cấp tấm năng lượng mặt trời AE Solar chính hãng, bảo hành sản phẩm được bảo hành vật lý trong 15 năm và bảo hành hiệu suất trong 30 năm trên 87.4%.
